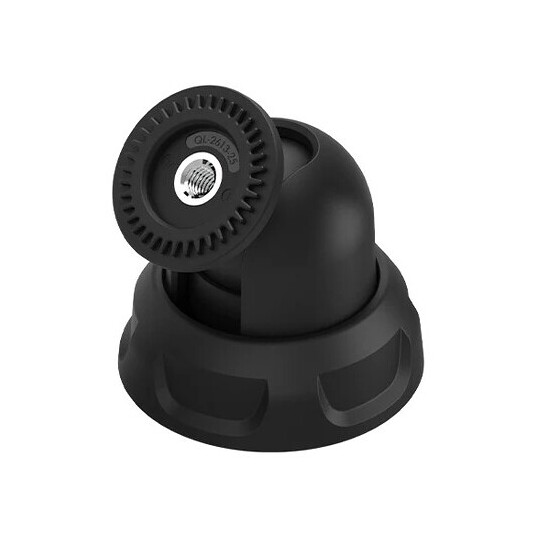

Braccio Quad Lock 360 QLP-360-SPA - Perno singolo

Il braccio orientabile Quad Lock 360™ Single Pivot Arm è un componente del sistema di montaggio modulare Quad Lock 360™, progettato per aumentare le possibilità di regolazione e personalizzazione della posizione dello smartphone. Grazie allo snodo sferico orientabile, consente una rotazione verticale di 90° e una rotazione orizzontale di 360°, permettendo di adattare facilmente l'angolazione del dispositivo alle proprie esigenze. La struttura in nylon resistente offre robustezza e dimensioni compatte, mentre il sistema di serraggio manuale permette di modificare l'orientamento senza utilizzare attrezzi. Compatibile con tutte le basi e le teste Quad Lock 360™, rappresenta una soluzione versatile per realizzare supporti personalizzati e ottenere una maggiore distanza tra il dispositivo e la base di montaggio.

Scheda Tecnica:

Caratteristiche Principali

• Braccio orientabile con snodo singolo per il sistema modulare Quad Lock 360™.

• Consente di aumentare la distanza tra la base di fissaggio e il dispositivo installato.

• Snodo sferico con rotazione verticale di 90° e rotazione orizzontale di 360°.

• Sistema di regolazione manuale mediante ghiera di serraggio.

• Possibilità di modificare posizione e inclinazione dello snodo senza utilizzare utensili.

• Design compatto, adatto a configurazioni di montaggio con ingombro contenuto.

Materiali e Dimensioni

• Struttura realizzata in nylon resistente.

• Diametro esterno della ghiera di serraggio: 40 mm.

• Altezza complessiva: 45,5 mm.

• Peso: 37 g.

Compatibilità

• Compatibile con tutte le basi di montaggio Quad Lock 360™ BASES.

• Compatibile con tutte le teste di supporto Quad Lock 360™ HEADS.

• Integrabile con altri componenti del sistema modulare Quad Lock 360™ per realizzare configurazioni personalizzate.

• Basi e teste di supporto acquistabili separatamente.

Installazione e Regolazioni

• Fissaggio alla base o a un altro braccio Quad Lock 360™ tramite vite M5 a testa svasata.

• Serraggio della vite di fissaggio mediante chiave esagonale da 3 mm.

• Coppia di serraggio prescritta per la vite di fissaggio: 4 Nm.

• Ghiera di regolazione allentabile mediante rotazione antioraria.

• Orientamento dello snodo sferico nella posizione desiderata prima del serraggio.

• Bloccaggio della regolazione mediante rotazione oraria della ghiera.

• Possibilità di modificare l'orientamento del dispositivo senza smontare il braccio dalla base.

Dotazione Inclusa

• 1 braccio orientabile Quad Lock 360™ Single Pivot Arm.

• 1 vite M5 x 20 mm a testa svasata con esagono incassato.

• 1 chiave esagonale da 3 mm.
