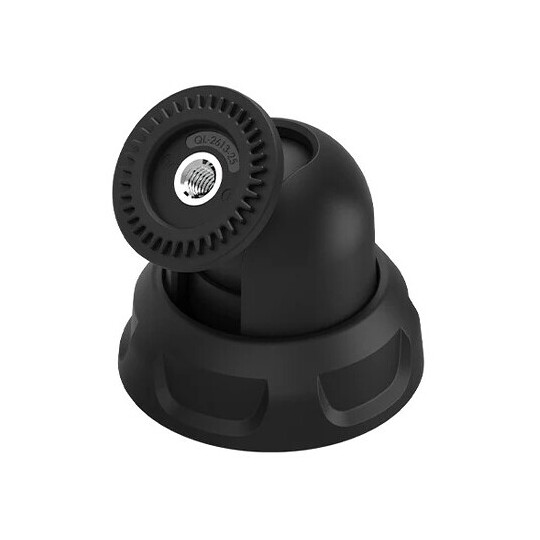

Quad Lock 360 Arm QLP-360-SPA - Einzelstift

Der Quad Lock 360™ Einzelschwenkarm ist Teil des modularen Quad Lock 360™ Montagesystems und wurde entwickelt, um die Position Ihres Smartphones flexibler und individueller anzupassen. Dank des Kugelgelenks ermöglicht er eine vertikale Drehung um 90° und eine horizontale Drehung um 360°, sodass Sie den Winkel Ihres Geräts mühelos an Ihre Bedürfnisse anpassen können. Die robuste Nylonkonstruktion sorgt für Stabilität und ein kompaktes Design, während das manuelle Feststellsystem werkzeuglose Ausrichtungsänderungen ermöglicht. Der Arm ist mit allen Quad Lock 360™ Basen und Köpfen kompatibel und bietet eine vielseitige Lösung für individuelle Halterungen und größere Abstände zwischen Gerät und Montagebasis.

Technisches Datenblatt:

Hauptmerkmale

• Schwenkarm mit Einzelgelenk für das modulare System Quad Lock 360™.

• Ermöglicht es Ihnen, den Abstand zwischen der Montagebasis und dem installierten Gerät zu vergrößern.

• Kugelgelenk mit 90° vertikaler und 360° horizontaler Drehung.

• Manuelles Einstellsystem mittels Spannring.

• Möglichkeit, die Position und Neigung des Gelenks ohne Werkzeug zu verändern.

• Kompakte Bauweise, geeignet für platzsparende Montagekonfigurationen.

Materialien und Abmessungen

• Die Struktur besteht aus widerstandsfähigem Nylon.

• Außendurchmesser des Klemmrings: 40 mm.

• Gesamthöhe: 45,5 mm.

• Gewicht: 37 g.

Kompatibilität

• Kompatibel mit allen Quad Lock 360™ BASES Montagebasen.

• Kompatibel mit allen Quad Lock 360™ HEADS Stützköpfen.

• Lässt sich mit anderen Komponenten des modularen Quad Lock 360™-Systems integrieren, um kundenspezifische Konfigurationen zu erstellen.

• Sockel und Stützköpfe sind separat erhältlich.

Installation und Justierung

• Wird mit einer M5-Senkschraube an der Basis oder einem anderen Quad Lock 360™-Arm befestigt.

• Die Befestigungsschraube mit einem 3-mm-Inbusschlüssel festziehen.

• Vorgeschriebenes Anzugsmoment für die Befestigungsschraube: 4 Nm.

• Der Einstellring kann durch Drehen gegen den Uhrzeigersinn gelöst werden.

• Das Kugelgelenk vor dem Festziehen in die gewünschte Position bringen.

• Die Einstellung wird durch Drehen des Rings im Uhrzeigersinn arretiert.

• Die Möglichkeit, die Ausrichtung des Geräts zu ändern, ohne den Arm vom Sockel zu entfernen.

Im Lieferumfang enthaltene Ausrüstung

• 1 Quad Lock 360™ Einzelgelenkarm.

• 1 x M5 x 20 mm Senkkopfschraube mit Innensechskant.

• 1 x 3mm Innensechskantschlüssel.
